ADC

Un ADC (Analog Digital Converter) è un circuito elettronico integrato utilizzato per convertire segnali analogici, come le tensioni, in forma digitale, come sequenza binaria. Questa operazione è definita campionamento.

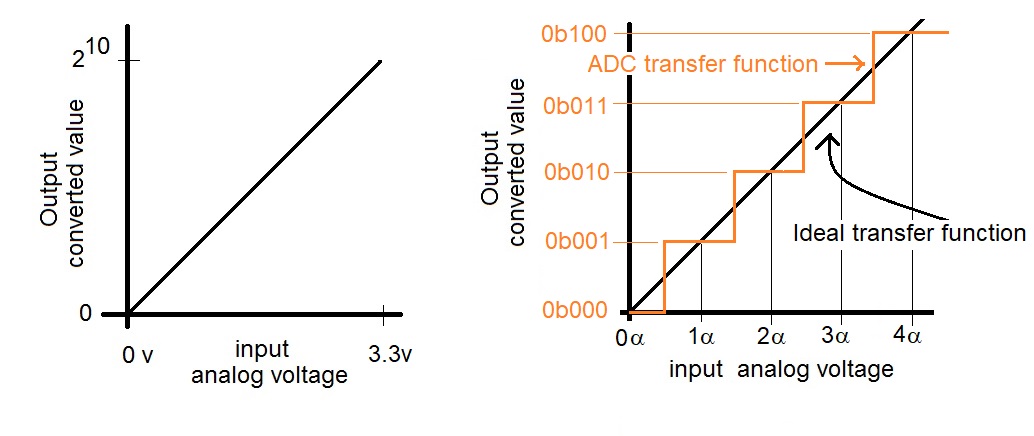

L'ADC sui nostri ESP32 lavora ad una tensione di 3.3V e avendo un intervallo di input di 12 bit, presenta una risoluzione di 2¹² = 4096. Questo significa che, se con un numero reale puoi rappresentare qualunque valore fra 0 e 3.3, con il nostro ADC puoi solamente dividerlo in 4096 parti e rappresentare quelle frazioni della tensione grazie ad un numero binario.

L'errore di misura che si introduce viene definito errore di quantizzazione.

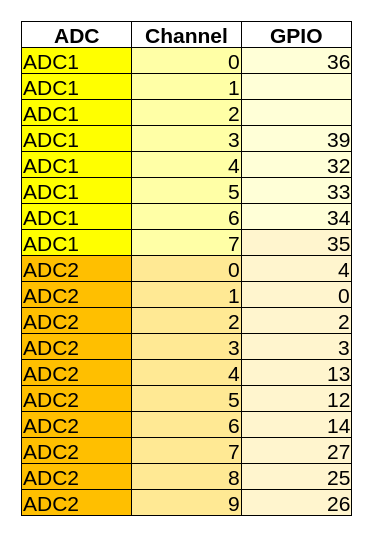

L'ESP32 ha due ADC con 12 bit di accuratezza e un totale di 16 pin suddivisi fra i due ADC. Più precisamente:

Attenzione

Se si utilizza la scheda Wifi/Bluetooth integrata nell'ESP32, l'ADC2 e tutte le porte GPIO riconducili ad essa diventano inutilizzabili!!!

Bisogna valutare bene il da farsi...
